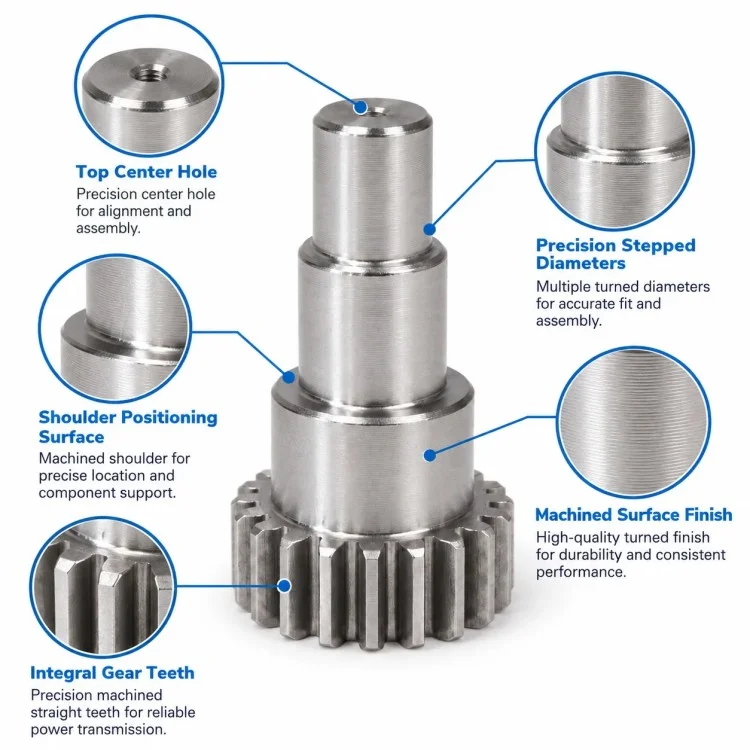

যথার্থ CNC মেশিনযুক্ত স্টেপড স্পার গিয়ার শ্যাফ্ট

OEM ট্রান্সমিশন প্রকল্পগুলির জন্য, Xiangxing Xin হল একটি যথার্থ CNC মেশিনযুক্ত স্টেপড স্পার গিয়ার শ্যাফ্ট প্রস্তুতকারক যেখানে ইন্টিগ্রেটেড রোটারি উপাদানগুলির উপর দৃষ্টি নিবদ্ধ করা হয়েছে যেখানে গিয়ার এনগেজমেন্ট এবং শ্যাফ্ট পজিশনিং একসাথে নিয়ন্ত্রণ করতে হবে। স্পার গিয়ারটি স্টেপড শ্যাফটের মতো একই উপাদানের অংশ হিসাবে মেশিন করা হয়, যা দাঁত বিভাগ এবং ঘূর্ণন জার্নালগুলির মধ্যে একটি সরাসরি যান্ত্রিক সম্পর্ক তৈরি করে।

গিয়ারের উপরে একাধিক খাদ ব্যাস সমাবেশের মধ্যে বিভিন্ন ফাংশন সম্পাদন করতে পারে। একটি জার্নাল একটি বিয়ারিং বা হাতা সনাক্ত করতে পারে, অন্যটি কাঠামোগত সহায়তা প্রদান করতে পারে, যখন ছোট প্রান্ত বিভাগটি একটি অতিরিক্ত অবস্থান বা সংযোগ এলাকা হিসাবে কাজ করতে পারে। শেষে দৃশ্যমান ছোট অক্ষীয় গর্তটিও একটি আদর্শ বৈশিষ্ট্য হিসাবে বিবেচনা না করে গ্রাহকের কার্যকরী প্রয়োজনীয়তা অনুসারে উত্পাদিত হতে পারে।

এই কাঠামোর একটি প্রধান সুবিধা হল টর্ক ট্রান্সমিশন এবং শ্যাফ্ট অবস্থান এক ওয়ার্কপিসে একত্রিত করা হয়েছে। এটি একটি পৃথক গিয়ার-টু-শ্যাফ্ট সংযোগ যোগ করা এড়িয়ে যায় যেখানে মূল মেশিনের নকশার জন্য একটি এক-পিস উপাদান প্রয়োজন, তবে এর অর্থ হল গিয়ার বিভাগ, জার্নাল ব্যাস এবং অক্ষীয় কাঁধগুলিকে একটি সামঞ্জস্যপূর্ণ ডেটাম কৌশলকে ঘিরে পরিকল্পনা করা আবশ্যক।

লোড, পরিধান এবং পরিষেবার অবস্থার উপর নির্ভর করে, উপযুক্ত স্টেইনলেস স্টীল, কার্বন ইস্পাত, খাদ ইস্পাত, অ্যালুমিনিয়াম খাদ বা অন্যান্য মেশিনযোগ্য উপকরণ নির্বাচন করা যেতে পারে। তাপ চিকিত্সা, পৃষ্ঠ শক্ত করা, নাকাল বা আবরণ শুধুমাত্র অঙ্কন এবং অপারেটিং অবস্থার প্রয়োজন হলেই চালু করা উচিত।

Xiamen Xiangxing Xin শিল্প ও বাণিজ্য কোং, লিমিটেড।গিয়ার-সম্পর্কিত মাত্রা, জার্নাল ব্যাস, কাঁধের ব্যবধান, মোট রানআউট সম্পর্ক এবং সমালোচনামূলক সঙ্গমের ক্ষেত্রগুলির চারপাশে পরিদর্শন সংগঠিত করতে পারে যাতে সমাপ্ত উপাদানটিকে গিয়ার এবং শ্যাফ্ট হিসাবে আলাদাভাবে না করে সম্পূর্ণ ট্রান্সমিশন অংশ হিসাবে মূল্যায়ন করা হয়।

স্পেসিফিকেশন

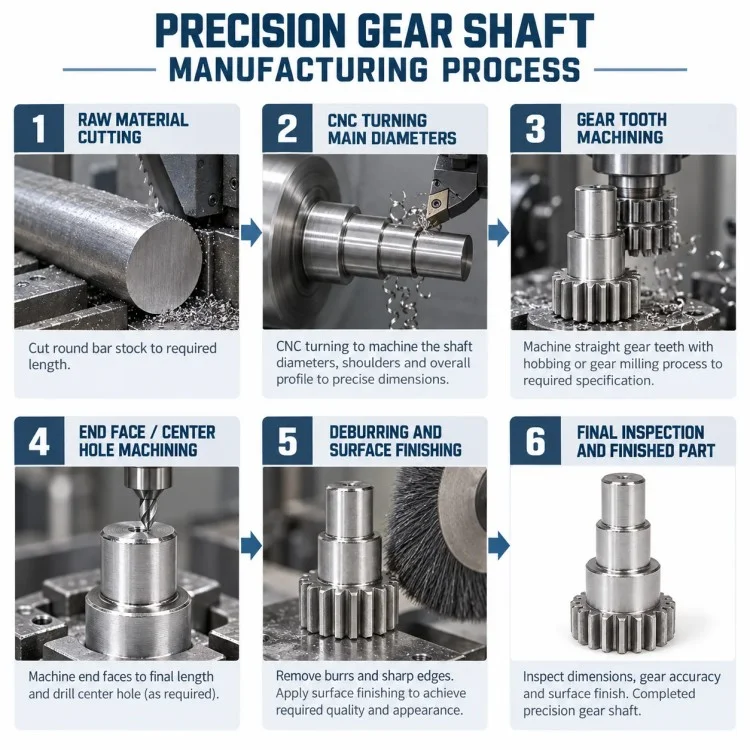

উত্পাদন প্রক্রিয়া

এই নির্ভুলতার জন্য CNC মেশিনযুক্ত স্টেপড স্পার গিয়ার শ্যাফ্ট, গিয়ার কাটিং এবং শ্যাফ্ট মেশিনিংকে একটি সাধারণ ঘূর্ণনশীল ডেটামের মাধ্যমে সংযুক্ত করতে হবে যাতে দাঁতের অংশটি কার্যকরী জার্নালগুলির সাথে সঠিকভাবে সম্পর্কিত থাকে।

পণ্য তুলনা

FAQ

প্রশ্ন 1: গিয়ার এবং শ্যাফ্ট কি একটি কঠিন উপাদান হিসাবে মেশিন করা যেতে পারে?

হ্যাঁ। যখন অঙ্কন একটি অবিচ্ছেদ্য নকশা নির্দিষ্ট করে এবং উপাদানের রুট উপযুক্ত হয়, তখন একটি ওয়ার্কপিস থেকে গিয়ার ফাঁকা এবং স্টেপড শ্যাফ্ট তৈরি করা যেতে পারে।

প্রশ্ন 2: বিভিন্ন শ্যাফ্ট জার্নালের বিভিন্ন সহনশীলতা থাকতে পারে?

হ্যাঁ। বিয়ারিং সিট, লোকেটিং জার্নাল এবং সাধারণ সাপোর্ট ব্যাস প্রতিটি তাদের প্রকৃত কাজের জন্য উপযুক্ত সহনশীলতা ব্যবহার করতে পারে।

প্রশ্ন 3: উদ্ধৃতির জন্য কোন গিয়ার তথ্য প্রয়োজন?

অনুগ্রহ করে মডিউল বা ডিপি, দাঁতের সংখ্যা, চাপের কোণ, মুখের প্রস্থ, উপাদান, তাপ চিকিত্সা, গিয়ারের মানের প্রয়োজনীয়তা এবং সঙ্গমের তথ্য যখন উপলব্ধ থাকে তখন প্রদান করুন।

প্রশ্ন 4: তাপ চিকিত্সার পরে শ্যাফ্ট জার্নালগুলি স্থল হতে পারে?

হ্যাঁ, প্রয়োজনীয় ফিট হলে, মাত্রিক স্থিতিশীলতা বা পৃষ্ঠের ফিনিস নাকাল প্রয়োজনীয় করে তোলে।

প্রশ্ন 5: শ্যাফ্টের প্রান্তে ছোট গর্তটি কি কাস্টমাইজযোগ্য?

হ্যাঁ। ব্যাস, গভীরতা এবং ফাংশন গ্রাহকের অঙ্কন অনুসরণ করা উচিত.

প্রশ্ন 6: এই অংশটি কি খাদ ইস্পাত থেকে তৈরি করা যেতে পারে?

হ্যাঁ। অ্যালোয় ইস্পাত বিবেচনা করা যেতে পারে যখন অ্যাপ্লিকেশনের জন্য উচ্চ শক্তি বা নির্দিষ্ট তাপ-চিকিত্সা কর্মক্ষমতা প্রয়োজন হয়।

প্রশ্ন 7: কোন মাত্রাগুলিকে সমালোচনামূলক হিসাবে বিবেচনা করা উচিত?

সাধারণ সমালোচনামূলক আইটেমগুলির মধ্যে গিয়ার-সম্পর্কিত মাত্রা, ভারবহন জার্নাল, কাঁধের দূরত্ব, গিয়ার-টু-জার্নাল রানআউট এবং সঙ্গমের পৃষ্ঠগুলি অন্তর্ভুক্ত থাকতে পারে, তবে চূড়ান্ত নিয়ন্ত্রণ পরিকল্পনাটি গ্রাহকের অঙ্কন অনুসরণ করা উচিত।

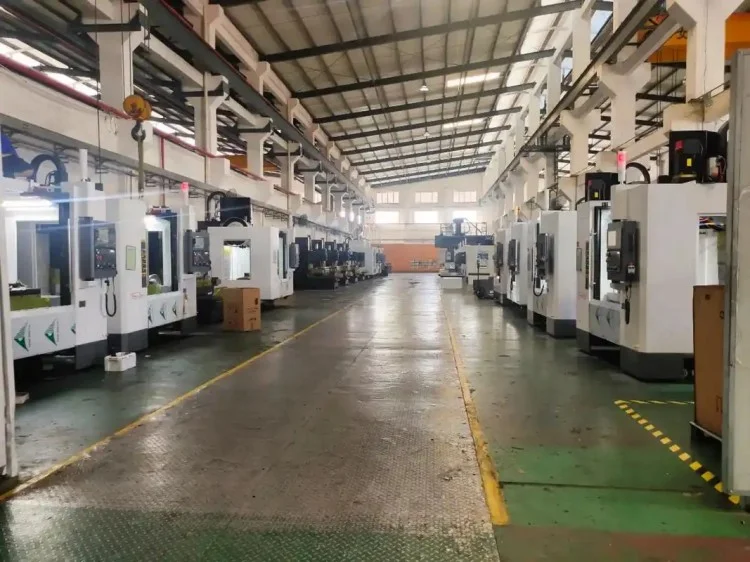

সরাসরি কারখানার সুবিধা

অবিচ্ছেদ্য ট্রান্সমিশন উপাদানগুলির জন্য, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. প্রোটোটাইপ যাচাইকরণ এবং পুনরাবৃত্তি উত্পাদনের মাধ্যমে গিয়ার-ডেটা পর্যালোচনা থেকে যথার্থ CNC মেশিনযুক্ত স্টেপড স্পার গিয়ার শ্যাফ্ট প্রকল্পগুলিকে সমর্থন করার জন্য Xiangxing Xin প্রক্রিয়াটি প্রয়োগ করে।

গিয়ার এবং শ্যাফ্টের জন্য একটি প্রক্রিয়া পরিকল্পনা

স্পার গিয়ার এবং শ্যাফ্টকে সম্পর্কহীন বৈশিষ্ট্য হিসাবে বিবেচনা করার পরিবর্তে, একটি ঘূর্ণনশীল ডেটাম এবং একটি কার্যকরী সমাবেশ ধারণার চারপাশে মেশিনিং রুট তৈরি করা যেতে পারে।

CNC টার্নিং + গিয়ার মেশিনিং ইন্টিগ্রেশন

কারখানাটি প্রকৃত অংশের নকশা অনুযায়ী মাল্টি-স্টেপ বাঁক, গিয়ার প্রস্তুতি, দাঁতের মেশিনিং এবং পরবর্তী সমাপ্তির সমন্বয় করতে পারে।

সমালোচনামূলক জার্নাল নিয়ন্ত্রণ

বিয়ারিং সিট এবং লোকেটিং জার্নালগুলি কঠোর পরিদর্শন এবং সমাপ্তি পেতে পারে, যখন অ-সমালোচনামূলক সহায়তা বিভাগগুলি উপযুক্ত সাধারণ সহনশীলতা ব্যবহার করতে পারে।

তাপ চিকিত্সা সমন্বয়

যখন ইস্পাত অংশগুলির কঠোরতা বা পরিধান প্রতিরোধের প্রয়োজন হয়, তখন তাপ চিকিত্সা পরবর্তী সমাপ্তির জন্য ভাতা পরিকল্পনা সহ উত্পাদন রুটে অন্তর্ভুক্ত করা যেতে পারে।

প্রোটোটাইপ ক্ষমতা

এক-টুকরো প্রোটোটাইপ অর্ডারগুলিকে সমর্থন করা যেতে পারে তাই নিয়মিত উত্পাদনের আগে গিয়ারের ব্যস্ততা, শ্যাফ্ট ফিট এবং সরঞ্জাম সমাবেশ যাচাই করা যেতে পারে।

উত্পাদনের ধারাবাহিকতা পুনরাবৃত্তি করুন

প্রথম নমুনা অনুমোদিত হওয়ার পরে, ধারাবাহিকতা উন্নত করার জন্য পরবর্তী ব্যাচগুলির জন্য সমালোচনামূলক শ্যাফ্ট মাত্রা, গিয়ার রেফারেন্স এবং পরিদর্শন পয়েন্টগুলি ধরে রাখা যেতে পারে।
