যথার্থ সিএনসি মেশিনযুক্ত ফ্ল্যাঞ্জযুক্ত স্টেপড শ্যাফ্ট

OEMগুলির জন্য, Xiangxing Xin হল একটি যথার্থ CNC মেশিনযুক্ত ফ্ল্যাঞ্জড স্টেপড শ্যাফ্ট প্রস্তুতকারক যেখানে শ্যাফ্টের উপর দৃষ্টি নিবদ্ধ করে যেখানে বেশ কয়েকটি ব্যাস এবং অক্ষীয় রেফারেন্স একসাথে কাজ করতে হবে। একটি অবিচ্ছিন্ন নলাকার পৃষ্ঠ ব্যবহার করার পরিবর্তে, উপাদানটি একাধিক জার্নাল, ট্রানজিশন শোল্ডার এবং একটি অবিচ্ছেদ্য ফ্ল্যাঞ্জকে একত্রিত করে যাতে বিভিন্ন মিলন অংশ একই ঘূর্ণন অক্ষ বরাবর সংজ্ঞায়িত অবস্থানে অবস্থিত হতে পারে।

এই কাঠামোতে ফ্ল্যাঞ্জ বিশেষভাবে গুরুত্বপূর্ণ। এটি একটি অক্ষীয় স্টপ, মাউন্টিং রেফারেন্স বা দুটি সমাবেশ অঞ্চলের মধ্যে বিচ্ছেদ পয়েন্ট হিসাবে কাজ করতে পারে, যা সরঞ্জামের নকশার উপর নির্ভর করে। এর মুখের অবস্থান এবং বেধ তাই একটি বিচ্ছিন্ন বাহ্যিক বৈশিষ্ট্য হিসাবে পরিদর্শনের পরিবর্তে সংলগ্ন শ্যাফ্ট ব্যাসের সাথে একসাথে বিবেচনা করা প্রয়োজন।

খাদ দৈর্ঘ্য বরাবর বেশ কয়েকটি ধাপযুক্ত বিভাগ বিতরণ করা হয়। এই অঞ্চলগুলির বিভিন্ন ফিট প্রয়োজনীয়তা থাকতে পারে, যার অর্থ একটি জার্নাল একটি লোকেটিং পৃষ্ঠ হিসাবে কাজ করতে পারে যখন অন্য বিভাগটি কেবল ছাড়পত্র বা কাঠামোগত সহায়তা প্রদান করে। চূড়ান্ত সহনশীলতা ফলস্বরূপ গ্রাহকের অঙ্কনে দেখানো প্রতিটি ব্যাসের আসল ফাংশন অনুসরণ করা উচিত।

এই ধরনের অংশের জন্য প্রক্রিয়া পরিকল্পনা সাধারণত একটি স্থিতিশীল বাঁক ডেটাম দিয়ে শুরু হয়। রুক্ষ এবং ফিনিস টার্নিং জার্নাল সিকোয়েন্স, কাঁধের অবস্থান এবং ফ্ল্যাঞ্জ মুখের চারপাশে সাজানো হয়। যেখানে শক্ত চলমান ফিট বা পৃষ্ঠের প্রয়োজনীয়তা নির্দিষ্ট করা হয়, নির্বাচিত নলাকার অঞ্চলগুলি প্রধান টার্নিং অপারেশনের পরে অতিরিক্ত ফিনিশিং বা গ্রাইন্ডিং পেতে পারে।

Xiamen Xiangxing Xin শিল্প ও বাণিজ্য কোং, লিমিটেড।উপযুক্ত অ্যালুমিনিয়াম খাদ, স্টেইনলেস স্টীল, কার্বন/খাদ স্টীল, পিতল এবং অন্যান্য নিশ্চিত মেশিনেবল উপকরণে এই ধরনের খাদ তৈরি করতে পারে। পরিদর্শন ব্যাস রূপান্তর, অক্ষীয় দূরত্ব, ফ্ল্যাঞ্জের মুখ, মোট দৈর্ঘ্য এবং অন্যান্য মাত্রাগুলিতে ফোকাস করতে পারে যা সরাসরি ইনস্টলেশন এবং যান্ত্রিক প্রান্তিককরণকে প্রভাবিত করে।

স্পেসিফিকেশন

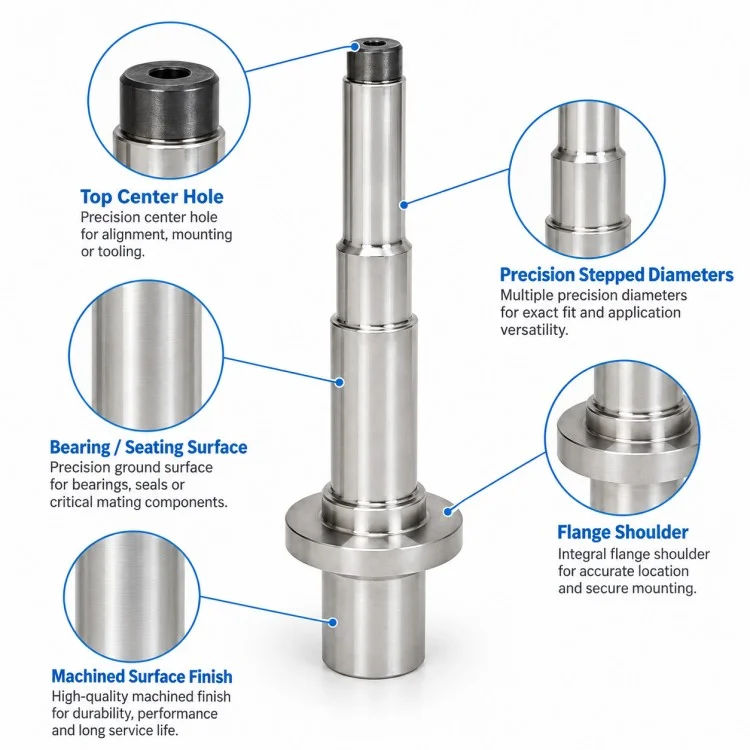

পণ্য বৈশিষ্ট্য

এক অভিন্ন খাদের পরিবর্তে কার্যকরী ব্যাস

শ্যাফ্টের বিভিন্ন অংশে বিভিন্ন ব্যাস এবং ফিট প্রয়োজনীয়তা বরাদ্দ করা যেতে পারে, একটি উপাদানকে বিভিন্ন মিলন অংশের সাথে ইন্টারফেস করতে দেয়।

ইন্টিগ্রাল এক্সিয়াল ফ্ল্যাঞ্জ

ফ্ল্যাঞ্জ একটি ইতিবাচক অক্ষীয় রেফারেন্স তৈরি করে যেখানে ডিজাইনে একটি পৃথক কলার প্রয়োজন হয় না যেখানে একটি সমন্বিত স্টপ পছন্দ করা হয়।

স্পষ্টভাবে সংজ্ঞায়িত কাঁধের রূপান্তর

একাধিক কাঁধ কার্যকরী জার্নালগুলিকে আলাদা করে এবং বিয়ারিং, হাতা বা অন্যান্য নলাকার উপাদানগুলির ইনস্টলেশন অবস্থান স্থাপন করতে সহায়তা করে।

অনুদৈর্ঘ্য মাত্রিক নিয়ন্ত্রণ

একটি যথার্থ CNC মেশিনযুক্ত ফ্ল্যাঞ্জযুক্ত স্টেপড শ্যাফ্টের জন্য, কাঁধ এবং ফ্ল্যাঞ্জের মধ্যে অক্ষীয় দূরত্ব পৃথক ব্যাসের মতো গুরুত্বপূর্ণ হতে পারে কারণ এই মাত্রাগুলি নির্ধারণ করে যে মিলন অংশগুলি সমাবেশের পরে কোথায় বসে।

নির্বাচনী যথার্থতা

শুধুমাত্র সারফেস যেগুলির জন্য প্রকৃতপক্ষে সূক্ষ্মতা ফিট করার প্রয়োজন হয় তাদের কঠোর নিয়ন্ত্রণের প্রয়োজন, যখন অ-সমালোচনামূলক কাঠামোগত অঞ্চলগুলি উপযুক্ত সাধারণ সহনশীলতা অনুসরণ করতে পারে।

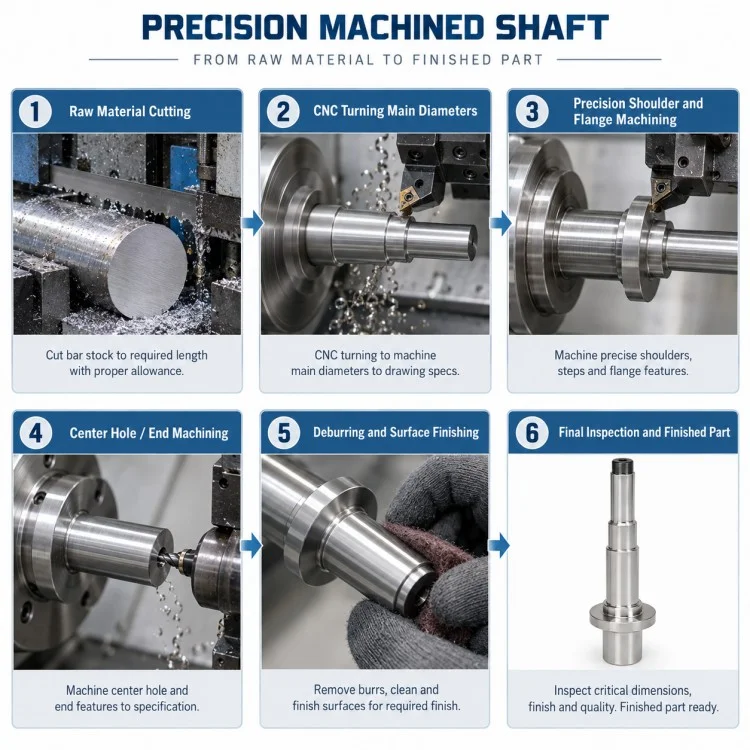

উত্পাদন প্রক্রিয়া

FAQ

প্রশ্ন 1: প্রতিটি ধাপে ব্যাসের একটি ভিন্ন সহনশীলতা থাকতে পারে?

হ্যাঁ। পুরো শ্যাফটে একটি সহনশীলতা প্রয়োগ করার পরিবর্তে প্রতিটি জার্নালের ফাংশন অনুযায়ী সহনশীলতা বরাদ্দ করা যেতে পারে।

প্রশ্ন 2: ফ্ল্যাঞ্জের অবস্থান কি একটি সমালোচনামূলক অক্ষীয় মাত্রা হিসাবে নিয়ন্ত্রিত হতে পারে?

হ্যাঁ। ফ্ল্যাঞ্জ যখন সমাবেশের অবস্থান নির্ধারণ করে, তখন এর মুখের অবস্থানকে একটি মূল রেফারেন্স মাত্রা হিসাবে বিবেচনা করা যেতে পারে।

প্রশ্ন 3: ভারবহন জার্নাল বাঁক পরে মাটি হতে পারে?

হ্যাঁ, যখন অঙ্কনের জন্য উপযুক্ত বা পৃষ্ঠের ফিনিশের প্রয়োজন হয় যা গ্রাইন্ডিংকে উপযুক্ত করে তোলে।

প্রশ্ন 4: খাদ কি একটি কঠিন টুকরা থেকে উত্পাদিত হতে পারে?

যদি গ্রাহক অঙ্কন এবং উপাদান রুট উপযুক্ত হয়, ধাপযুক্ত খাদ এবং ফ্ল্যাঞ্জ একটি সমন্বিত উপাদান হিসাবে তৈরি করা যেতে পারে।

প্রশ্ন 5: কোন তথ্য আপনাকে এই অংশটি সঠিকভাবে উদ্ধৃত করতে সাহায্য করে?

সবচেয়ে দরকারী তথ্যের মধ্যে রয়েছে সমস্ত শ্যাফ্ট ব্যাস, অক্ষীয় দৈর্ঘ্য, ফ্ল্যাঞ্জের মাত্রা, উপযুক্ত সহনশীলতা, পৃষ্ঠের রুক্ষতা, উপাদান, তাপ চিকিত্সা এবং অর্ডারের পরিমাণ।

প্রশ্ন 6: সমস্ত স্টেপ করা বিভাগে কি একই পৃষ্ঠের ফিনিস প্রয়োজন?

না। বিয়ারিং সিট, লোকেটিং জার্নাল এবং সাধারণ স্ট্রাকচারাল সারফেস ফাংশন অনুযায়ী বিভিন্ন রুক্ষতার প্রয়োজনীয়তা থাকতে পারে।

প্রশ্ন 7: ব্যাচ অর্ডারের আগে প্রোটোটাইপগুলি তৈরি করা যেতে পারে?

হ্যাঁ। প্রোটোটাইপ পরিমাণগুলি পুনরাবৃত্তি উত্পাদনের আগে কী ফিট এবং সমাবেশের মাত্রা যাচাই করতে ব্যবহার করা যেতে পারে।

সরাসরি কারখানার সুবিধা

মাল্টি-স্টেপ শ্যাফ্ট প্রকল্পগুলির জন্য, জিয়ামেন জিয়াংজিং জিন ইন্ডাস্ট্রি অ্যান্ড ট্রেড কোং লিমিটেড পরিদর্শন এবং পুনরাবৃত্তি উত্পাদনের মাধ্যমে প্রযুক্তিগত পর্যালোচনা থেকে যথার্থ CNC মেশিনযুক্ত ফ্ল্যাঞ্জড স্টেপড শ্যাফ্টের জন্য Xiangxing জিনকে সরাসরি উত্পাদন সহায়তা প্রদান করে।

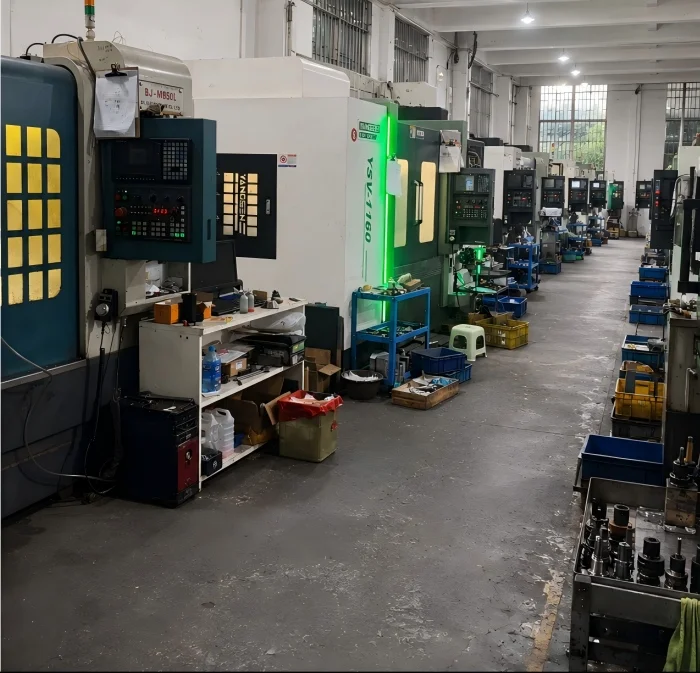

শক্তিশালী টার্নিং এবং মিল-টার্ন ক্ষমতা

কারখানাটি সিএনসি টার্নিং এবং টার্ন-মিলের সরঞ্জামগুলিকে একত্রিত করে, যা শ্যাফ্ট-ভিত্তিক জ্যামিতি এবং অতিরিক্ত নন-ঘূর্ণন বিশদগুলিকে অংশের নকশা অনুসারে সমন্বিত করার অনুমতি দেয়।

ব্যবহারিক সহনশীলতা বরাদ্দ

সম্পূর্ণ উপাদানের উপর অপ্রয়োজনীয়ভাবে আঁটসাঁট সহনশীলতা জোর করার পরিবর্তে, প্রকৌশল পর্যালোচনা মেশিনিং করার আগে সত্যিকারের ভারবহন আসন, জার্নাল এবং অক্ষীয় রেফারেন্স সারফেস সনাক্ত করতে পারে।

সমালোচনামূলক পৃষ্ঠ পরিদর্শন

CMM, উচ্চতা পরিমাপ, রুক্ষতা পরিদর্শন, মাইক্রোমিটার এবং অন্যান্য পরিদর্শন সরঞ্জাম প্রকৃত মাত্রিক প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।

প্রোটোটাইপ থেকে উৎপাদন পর্যন্ত সমর্থন

এক-টুকরো প্রোটোটাইপ অর্ডারগুলি গ্রহণ করা যেতে পারে, নিয়মিত উত্পাদন পরিমাণে যাওয়ার আগে নতুন শ্যাফ্ট ডিজাইনগুলি যাচাই করার অনুমতি দেয়।

সেকেন্ডারি প্রসেস উপলব্ধ

যখন অঙ্কনের জন্য তাদের প্রয়োজন হয়, তাপ চিকিত্সা, পৃষ্ঠ চিকিত্সা এবং সম্পর্কিত আউটসোর্স প্রক্রিয়াগুলি উত্পাদন রুটের মধ্যে সমন্বয় করা যেতে পারে।

স্থিতিশীল পুনরাবৃত্তি-অর্ডার রেফারেন্স

একবার সমালোচনামূলক মাত্রা এবং কার্যকরী পৃষ্ঠগুলি নিশ্চিত হয়ে গেলে, পরবর্তী উত্পাদনের জন্য প্রক্রিয়া এবং পরিদর্শন পয়েন্টগুলি বজায় রাখা যেতে পারে, ব্যাচগুলির মধ্যে পুনরাবৃত্তিযোগ্যতা উন্নত করতে সহায়তা করে।
