যথার্থ CNC মেশিনযুক্ত ডুয়াল-পোর্ট ম্যানিফোল্ড সংযোগকারী

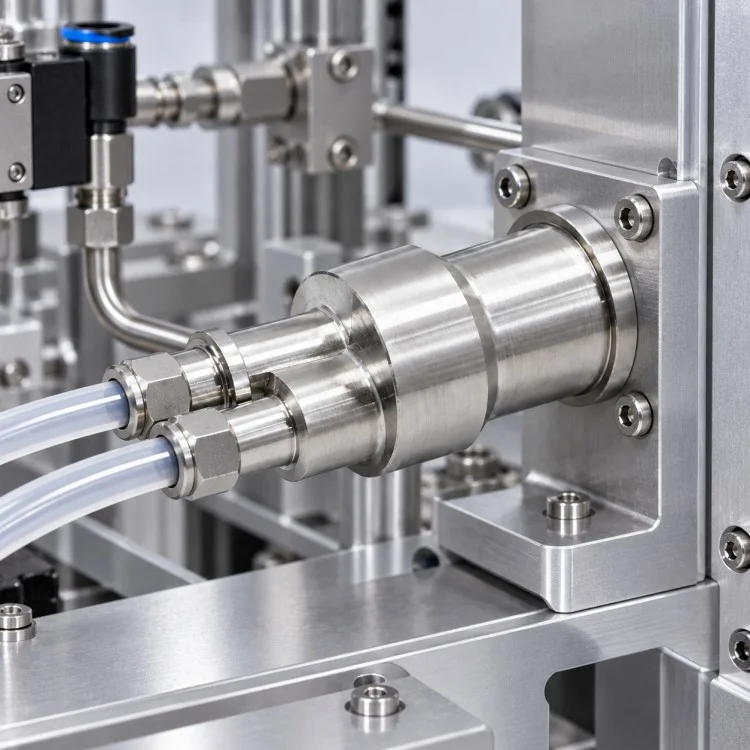

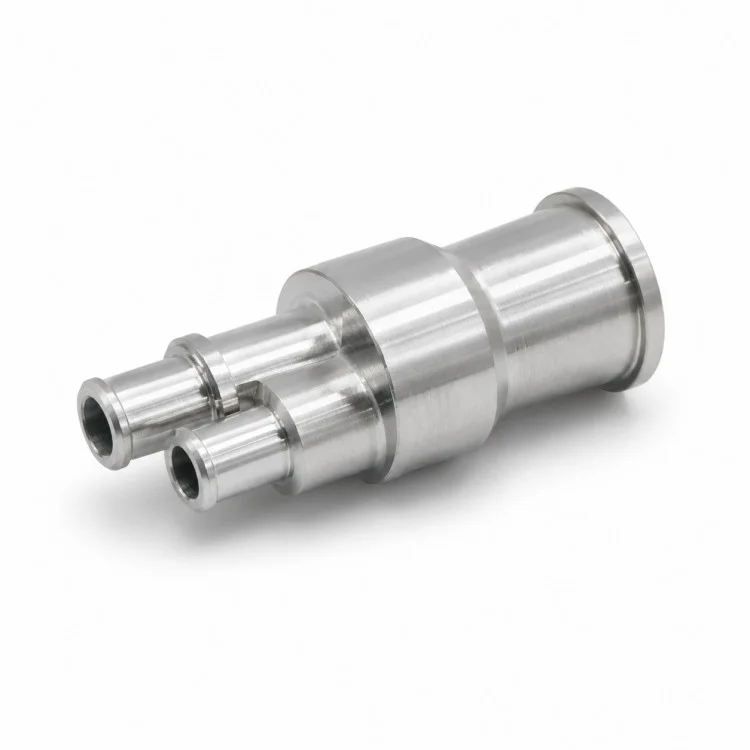

Xiangxing Xin হল কম্প্যাক্ট উপাদানগুলির জন্য একটি যথার্থ CNC মেশিনযুক্ত ডুয়াল-পোর্ট ম্যানিফোল্ড সংযোগকারী প্রস্তুতকারক যেখানে দুটি প্যাসেজ, একাধিক ব্যাস এবং একাধিক সমাবেশের রেফারেন্স একটি মেশিনযুক্ত বডিতে একত্রিত করা আবশ্যক। যমজ সামনের পোর্টগুলি সঙ্গমের টিউব, হাতা বা অন্যান্য গ্রাহক-পরিকল্পিত উপাদানগুলির সাথে সংযোগ করতে পারে, যখন বৃহত্তর ধাপযুক্ত বডি কাঠামোগত সহায়তা এবং অবস্থানের পৃষ্ঠতল সরবরাহ করে।

দুটি পোর্ট কেবল পুনরাবৃত্তি নলাকার বৈশিষ্ট্য নয়। তাদের কেন্দ্রের দূরত্ব, আপেক্ষিক উচ্চতা, বোরের আকার এবং মূল অংশের সাথে সম্পর্ক সরাসরি ডাউনস্ট্রিম সমাবেশকে প্রভাবিত করতে পারে। এই কারণে, মেশিনিং এবং পরিদর্শন প্রতিটি খোলার স্বাধীনভাবে পরীক্ষা করার পরিবর্তে দ্বৈত-বন্দর বিভাগটিকে একটি কার্যকরী বৈশিষ্ট্য গ্রুপ হিসাবে বিবেচনা করা উচিত।

বন্দর এলাকার পিছনে, পিছনের ফ্ল্যাঞ্জে পৌঁছানোর আগে উপাদানটি বেশ কয়েকটি ব্যাসের মধ্য দিয়ে স্থানান্তরিত হয়। এই কাঁধগুলি একটি বৃহত্তর যান্ত্রিক সিস্টেমের মধ্যে ইনস্টলেশন রেফারেন্স, সন্নিবেশ সীমা বা মিলনের অবস্থান প্রদান করতে পারে। গ্রাহকের নকশার উপর নির্ভর করে পিছনের ফ্ল্যাঞ্জটি অক্ষীয় স্টপ বা মাউন্টিং রেফারেন্স হিসাবেও ব্যবহার করা যেতে পারে।

উপাদান এবং প্রক্রিয়া নির্বাচন প্রকৃত কাজের পরিবেশ অনুসরণ করা উচিত। অ্যালুমিনিয়াম অ্যালয়গুলি উপযুক্ত যেখানে কম ওজন এবং ভাল মেশিনিবিলিটি গুরুত্বপূর্ণ, যখন স্টেইনলেস স্টীল, খাদ ইস্পাত, পিতল বা তামা-ভিত্তিক উপকরণগুলি বিভিন্ন শক্তি, ক্ষয়, পরিবাহিতা বা প্রয়োগের প্রয়োজনীয়তার জন্য নির্বাচন করা যেতে পারে। নিশ্চিত স্পেসিফিকেশন অনুযায়ী পৃষ্ঠ চিকিত্সা এবং অতিরিক্ত সমাপ্তি ব্যবস্থা করা যেতে পারে.

উত্পাদন নিয়ন্ত্রণের জন্য,Xiamen Xiangxing Xin শিল্প ও বাণিজ্য কোং, লিমিটেড।দ্বৈত-বন্দর কেন্দ্রের দূরত্ব, স্বতন্ত্র বোরের মাত্রা, স্টেপ করা বাইরের ব্যাস, কাঁধের অবস্থান, ফ্ল্যাঞ্জের অবস্থান এবং অন্যান্য অঙ্কন-সংজ্ঞায়িত মিলনের বৈশিষ্ট্যগুলিতে পরিদর্শন ফোকাস করতে পারে, সম্পূর্ণ অংশটিকে কম মাত্রিক সমন্বয় সহ গ্রাহকের সমাবেশে প্রবেশ করতে সহায়তা করে।

স্পেসিফিকেশন

পণ্যের সুবিধা

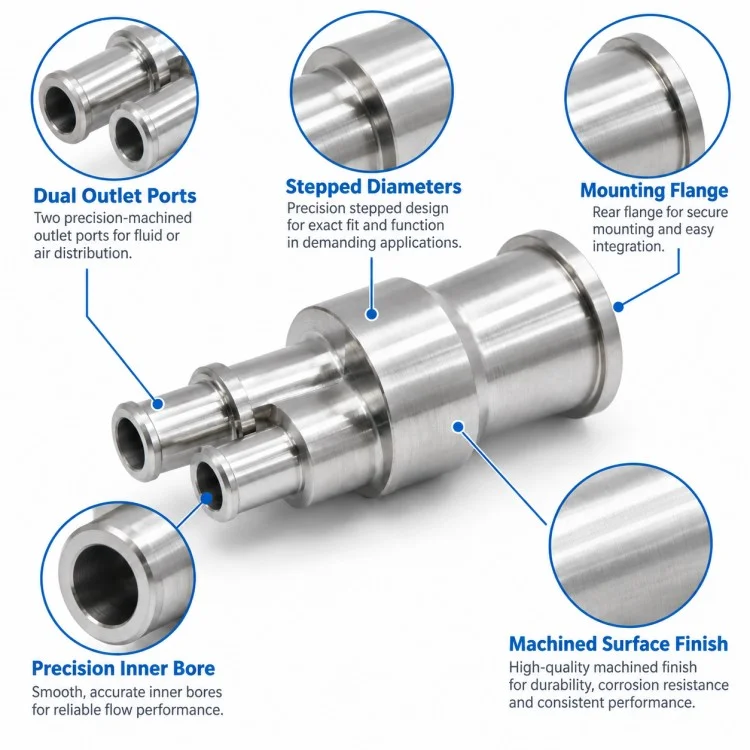

ইন্টিগ্রেটেড ডুয়াল পোর্ট নির্মাণ

দুটি সংযোগ প্যাসেজ একটি মেশিনযুক্ত বডিতে একত্রিত করা হয়, যা একটি সমন্বিত সংযোগকারীর চারপাশে ডিজাইন করা সমাবেশগুলিতে প্রয়োজনীয় পৃথক উপাদানের সংখ্যা হ্রাস করে।

নিয়ন্ত্রিত বন্দর কেন্দ্র দূরত্ব

উভয় বন্দরের মধ্যে অবস্থানগত সম্পর্ক একটি কার্যকরী গোষ্ঠী হিসাবে মেশিন করা এবং পরিদর্শন করা যেতে পারে, যা বিশেষত গুরুত্বপূর্ণ যখন তারা অন্য ডুয়াল-পোর্ট উপাদানের সাথে সরাসরি সংযোগ করে।

একাধিক পজিশনিং রেফারেন্স

স্টেপড বডি বিভিন্ন সম্ভাব্য লোকেটিং সারফেস প্রদান করে। গ্রাহকের অঙ্কন অনুযায়ী সন্নিবেশ, সমর্থন, সিলিং বা অক্ষীয়-পজিশনিং ফাংশনের জন্য বিভিন্ন ব্যাস এবং কাঁধ বরাদ্দ করা যেতে পারে।

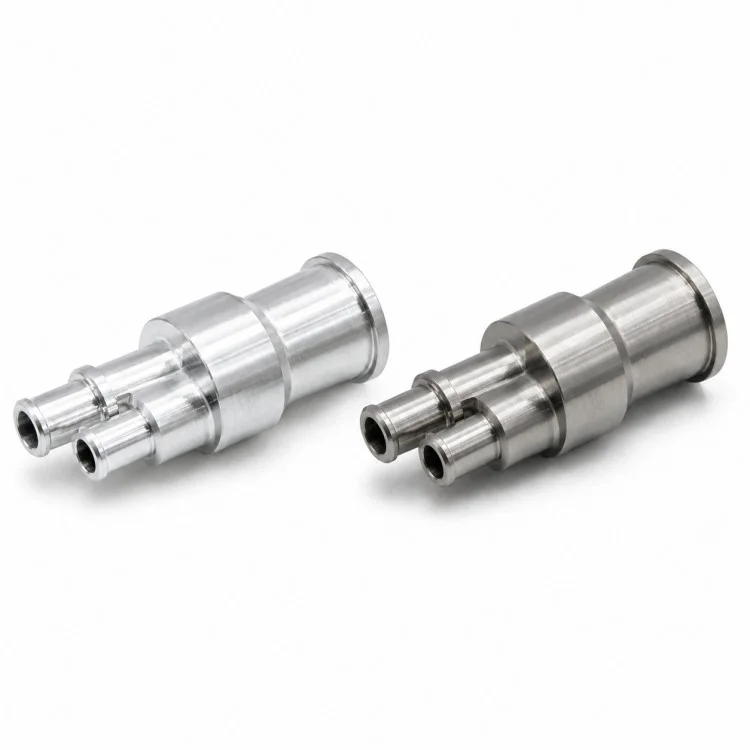

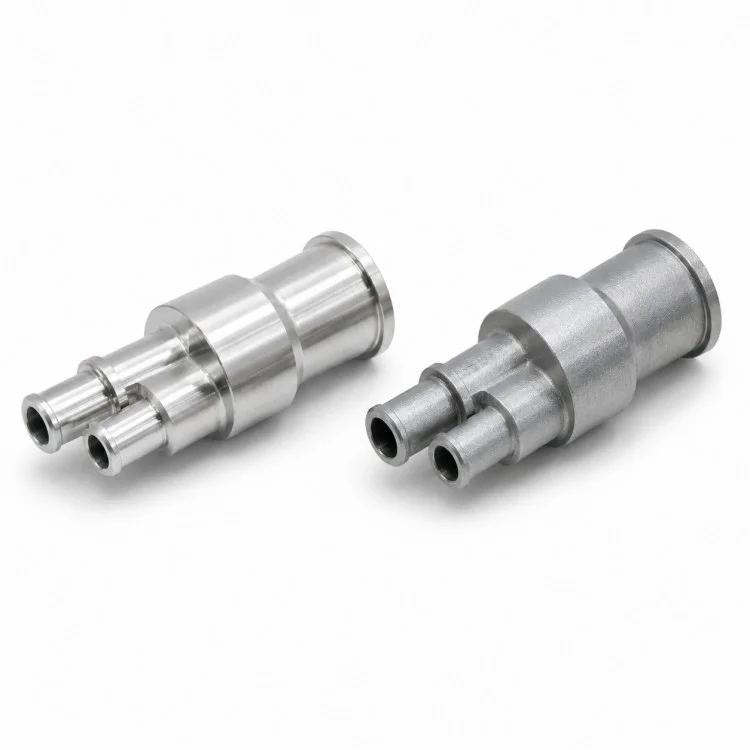

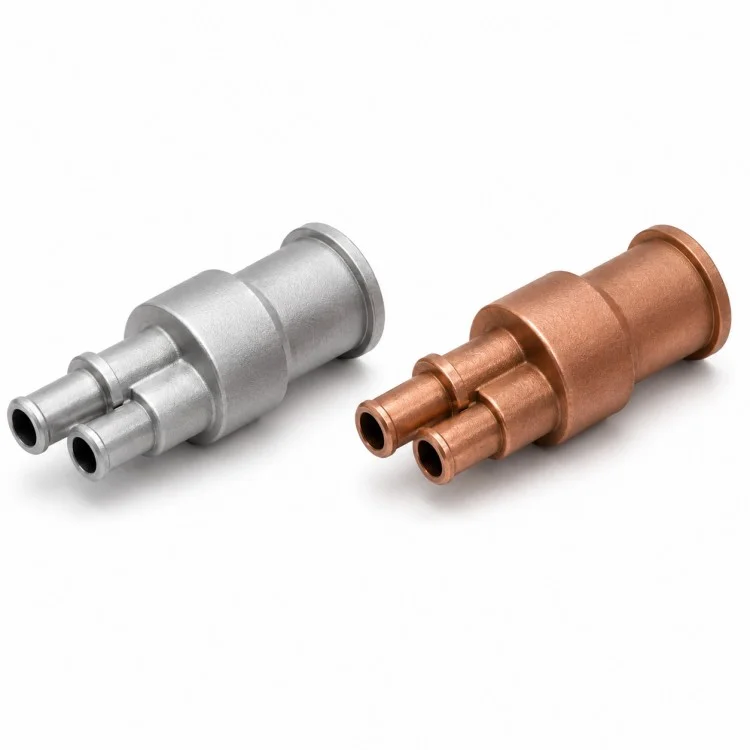

নমনীয় উপাদান নির্বাচন

একই কাঠামোগত ধারণা শক্তি, ওজন, জারা প্রতিরোধের, পরিবাহিতা এবং পরিষেবা-পরিবেশের প্রয়োজনীয়তা অনুসারে বিভিন্ন মেশিনেবল ধাতুতে উত্পাদিত হতে পারে।

অঙ্কন-ভিত্তিক কার্যকরী পরিদর্শন

একটি যথার্থ CNC মেশিনযুক্ত ডুয়াল-পোর্ট ম্যানিফোল্ড সংযোগকারীর জন্য, পরিদর্শন প্রতিটি পৃষ্ঠে অপ্রয়োজনীয়ভাবে টাইট সহনশীলতা প্রয়োগ করার পরিবর্তে প্রকৃত সমাবেশকে প্রভাবিত করে এমন মাত্রাগুলিতে মনোনিবেশ করতে পারে।

পণ্য তুলনা

FAQ

প্রশ্ন 1: দুটি পোর্টের কি ভিন্ন ব্যাস থাকতে পারে?

হ্যাঁ। দুটি অনুচ্ছেদ অভিন্ন হতে হবে না. বন্দরের ব্যাস, গভীরতা, প্রাচীরের বেধ এবং কেন্দ্রের দূরত্ব সবই গ্রাহকের অঙ্কন অনুসরণ করতে পারে।

প্রশ্ন 2: আপনি দুটি বন্দরের মধ্যে কেন্দ্রের দূরত্ব নিয়ন্ত্রণ করতে পারেন?

হ্যাঁ। কেন্দ্রের দূরত্বকে একটি গুরুত্বপূর্ণ কার্যকরী মাত্রা হিসাবে বিবেচনা করা যেতে পারে যখন এটি সরাসরি মিলন-অংশ ইনস্টলেশনকে প্রভাবিত করে।

প্রশ্ন 3: কি উপকরণ ব্যবহার করা যেতে পারে?

অ্যালুমিনিয়াম খাদ, স্টেইনলেস স্টীল, কার্বন বা খাদ স্টীল, পিতল, তামা এবং অন্যান্য নিশ্চিত মেশিনযোগ্য উপকরণ সহ অ্যাপ্লিকেশন অনুযায়ী উপাদান নির্বাচন করা যেতে পারে।

প্রশ্ন 4: আপনার MOQ কি?

Xiangxing Xin অঙ্কন-ভিত্তিক কাস্টম উপাদানগুলির জন্য 1 টুকরা থেকে শুরু করে প্রোটোটাইপ উত্পাদন সমর্থন করতে পারে।

প্রশ্ন 5: আপনি কোন পেমেন্ট পদ্ধতি গ্রহণ করেন?

অর্থপ্রদানের শর্তাবলী এবং উপলব্ধ অর্থপ্রদানের পদ্ধতিগুলি অর্ডারের মান এবং সহযোগিতার পর্যায় অনুসারে উদ্ধৃতি বা প্রফর্মা চালানে নিশ্চিত করা হয়। আপনার অর্ডারের জন্য প্রযোজ্য বিকল্পের জন্য আমাদের সাথে যোগাযোগ করুন.

প্রশ্ন 6: উদ্ধৃতির জন্য আমার কোন ফাইল পাঠাতে হবে?

PDF বা DWG/DXF ফর্ম্যাটে 2D অঙ্কন এবং STEP, IGES বা SolidWorks এর মতো 3D ফাইলগুলি দরকারী। অনুগ্রহ করে উপাদান, পরিমাণ, সমালোচনামূলক সহনশীলতা এবং পৃষ্ঠ-চিকিত্সার প্রয়োজনীয়তাগুলিও নির্দেশ করুন৷

সরাসরি কারখানার সুবিধা

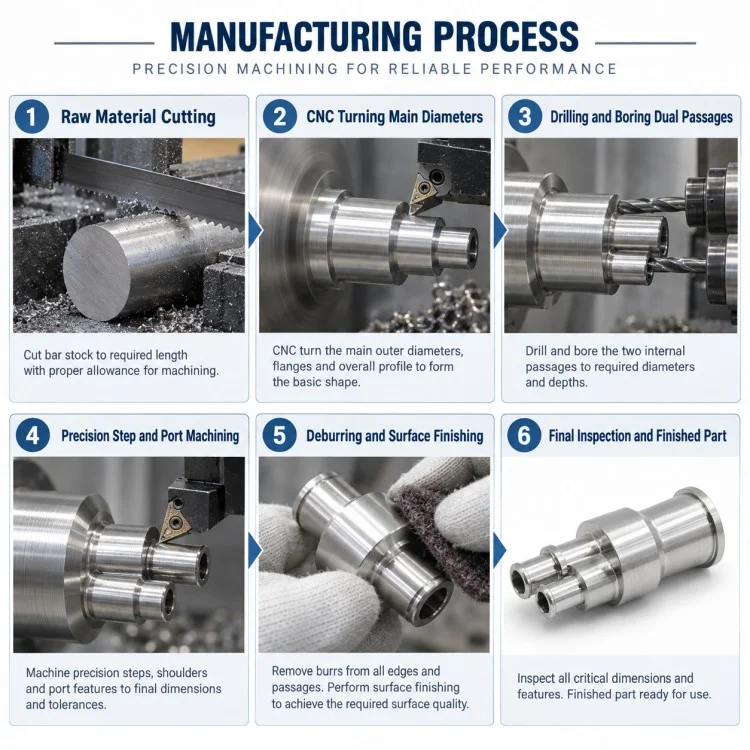

OEM সংযোগকারী এবং বহুমুখী প্রকল্পগুলির জন্য, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin-কে প্রিসিশন CNC মেশিনযুক্ত ডুয়াল-পোর্ট ম্যানিফোল্ড সংযোগকারীর জন্য সরাসরি উত্পাদন সহায়তা প্রদান করে, অঙ্কন পর্যালোচনা, বাঁক, মিলিং, পরিদর্শন এবং পুনরাবৃত্তি উত্পাদন কভার করে।

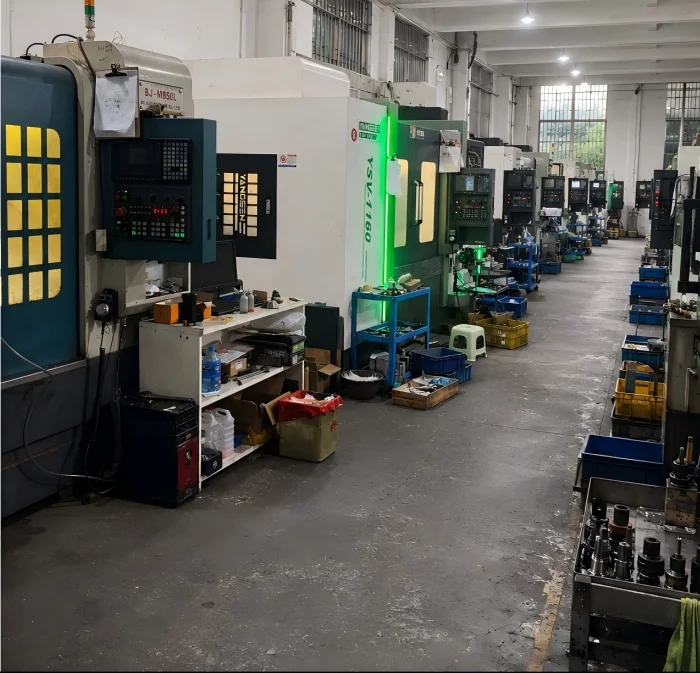

CNC টার্নিং + টার্ন-মিল ক্ষমতা

কারখানাটি সিএনসি লেদ এবং টার্ন-মিল মেশিন দিয়ে সজ্জিত, এটি একটি সমন্বিত প্রক্রিয়ায় অফসেট হোল, টুইন পোর্ট এবং অতিরিক্ত মেশিনযুক্ত বিশদগুলির সাথে এককেন্দ্রিক নলাকার পৃষ্ঠগুলিকে একত্রিত করা সম্ভব করে তোলে।

মাল্টি-অক্ষ যন্ত্র সমর্থন

3-অক্ষ, 4-অক্ষ এবং 5-অক্ষ মেশিনিং ক্ষমতা অতিরিক্ত নমনীয়তা প্রদান করে যখন একটি সংযোগকারী বডিতে পাশের গর্ত, কোণীয় বৈশিষ্ট্য, অনিয়মিত পোর্ট অবস্থান বা সেকেন্ডারি মিলিং প্রয়োজনীয়তা থাকে।

1 পিস থেকে প্রোটোটাইপ

MOQ 1 টুকরা থেকে শুরু হতে পারে, এটি গ্রাহকদের জন্য উত্পাদন পরিমাণে প্রতিশ্রুতিবদ্ধ করার আগে পোর্ট ফিট, কেন্দ্রের দূরত্ব এবং সমাবেশ সম্পর্ক যাচাই করা সহজ করে তোলে।

সমালোচনামূলক সহনশীলতা ক্ষমতা

সাধারণ মেশিনিং সাধারণত ±0.01 মিমি পর্যন্ত পৌঁছাতে পারে, যখন নির্বাচিত সমালোচনামূলক অঞ্চলগুলি উপাদান, জ্যামিতি এবং পরিদর্শন শর্ত অনুসারে কঠোর ±0.005–0.002 মিমি প্রয়োজনীয়তার জন্য মূল্যায়ন করা যেতে পারে।

সমাবেশ ফাংশন উপর ভিত্তি করে পরিদর্শন

শুধুমাত্র চেহারার উপর ফোকাস করার পরিবর্তে, পরিদর্শন কার্যকরী মাত্রা যেমন পোর্ট ব্যাস, কেন্দ্রের ব্যবধান, ঘনত্ব, কাঁধের অবস্থান এবং মিলনের পৃষ্ঠতলকে অগ্রাধিকার দিতে পারে।

দ্রুত নমুনা উন্নয়ন

নিশ্চিত অঙ্কন এবং উপকরণ সহ উপযুক্ত প্রকল্পগুলির জন্য, নমুনা উত্পাদন সাধারণত 3-5 দিনের মধ্যে ব্যবস্থা করা যেতে পারে, OEM গ্রাহকদের নকশা-যাচাই চক্রকে ছোট করতে সহায়তা করে।
